概述與用途


重力濃縮池刮泥機適用于污水處理廠圓形污泥濃縮池。其主要功能是將沉降在池底的污泥刮集至積泥坑，以便污泥濃縮脫水。視情況需要，還可以設置池面刮渣機構，收集池面浮渣并通過浮渣漏斗排出池外。

型號特點

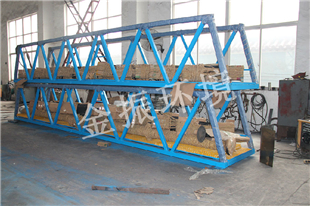

1.工作橋采用桁架結構，簡潔、美觀、輕巧。
2.維護簡單方便，運行費用低。

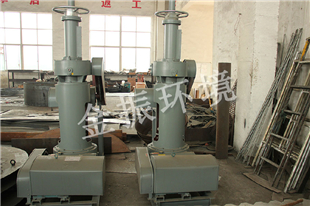

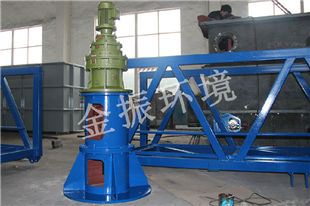

3.傳動減速機多種選擇：中心傳動時采用三級擺線減速機直接驅動，結構簡單緊湊，檢修方便;采用減速機、傳遞齒輪、回轉軸承組合驅動，能獲得大的驅動扭矩，適用于重載場合。周邊傳動時采用軸裝式，結構簡單緊湊，檢修方便;采用擺線針輪減速機，價廉物美、傳動效率高。
4. 電氣元件均采用戶外型，安全可靠，可隨機控制和遠程控制。
5. 設備可以按用戶特定尺寸制造。與水接觸的部件可以用不銹鋼制作。

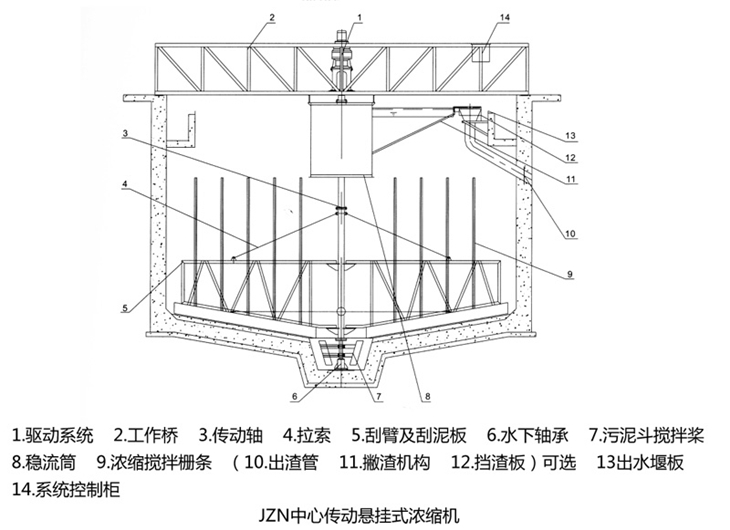

中心傳動懸掛式濃縮機運行時，由安裝在工作橋上的驅動裝置驅動傳動軸旋轉，傳動軸旋轉時帶動兩側刮臂繞池中心軸線旋轉，安裝在刮臂上的濃縮攪拌柵條穿行于污泥層中，能為水提供從污泥中逸出的通道，從而提高污泥濃縮的效果。同時刮臂上的一組刮泥板在隨刮臂旋轉中，將沉降在池底的污泥刮向池中心集泥坑。同時，液面上的浮渣(如果有的話)由刮渣板和周邊擋渣板形成的漸縮區域內集中，由浮渣刮耙扒到集渣斗并排出池外。

中心傳動垂架式濃縮機由工作橋(通常半橋)、驅動裝置(通常采用減速機、傳遞齒輪、回轉軸承組合)、旋轉垂架、刮臂及刮泥板、濃縮攪拌柵條、拉索、泥斗攪拌槳、穩流筒和電控柜等主件組成。根據實際情況和用戶的要求還可以提供出水堰板、撇渣機構、擋渣板和出渣斗等附件。

中心傳動垂架式濃縮機運行時，安裝在工作橋上的驅動系統帶動懸掛在下面的垂架作旋轉運動，從而帶動兩側刮臂作順時針運行，安裝在刮臂上的濃縮攪拌柵條穿行于污泥層中，能為水提供從污泥中逸出的通道，從而提高污泥濃縮的效果。同時刮臂上的一組刮泥板在隨刮臂旋轉中，將沉淀于池底的污泥刮向池中心集泥坑，通過排泥管排出沉淀池。同時，液面上的浮渣(如果有的話)由刮渣板和周邊擋渣板形成的漸縮區域內集中，由浮渣刮耙扒到集渣斗并排出池外。

周邊傳動濃縮機由工作橋、桁架及刮泥板組件、濃縮攪拌柵條、中心支座、驅動機構、集電器、電控箱等主件和出水三角堰板、穩流筒、擋渣板、浮渣刮板等附件(是否提供由雙方協商確定)組成。

工作橋由安裝在周邊的驅動機構帶動，繞安裝在池中心支墩上的中心支座旋轉。懸掛在工作橋下桁架上的濃縮攪拌柵條穿行于污泥層中，能為水提供從污泥中逸出的通道，從而提高污泥濃縮的效果。同時桁架下部的斜置刮泥板將沉淀在池底的污泥收集至中央集泥坑。液面上的浮渣在浮渣刮板和周邊擋渣板形成的漸縮區域內集中，由浮渣刮耙扒到集渣斗，排出池外。

中心傳動懸掛式濃縮機和中心傳動垂架式濃縮機土建條件圖參見中心傳動刮泥機;周邊傳動濃縮機的土建條件圖參見周邊傳動刮泥機。
